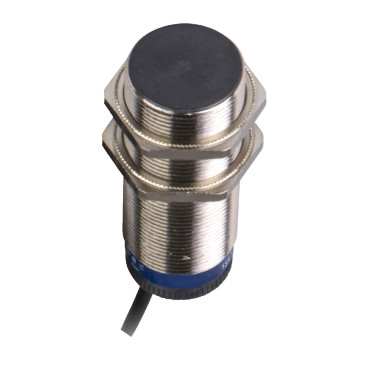

XSAV11373 Датчик швидкості SN 10мм.

Основні характеристики Сімейство продуктів OsiSense XS Назва серії Додаток Тип датчика Індуктивний датчик безконтактний Область застосування Контроль обертання Найменування датчика XSA Конструкція датчика Циліндричний M30 Розмір 81 mm Тип корпусу Фіксований Можливість прихованого монтажу датчика Для прихованого монтажу Матеріал Метал Матеріал шафи Никилерованная латунь Тип вихідного сигналу Дискретний Спосіб електромонтажу 3-проводн. [Sn] номінальна дальність виявлення 10 мм Функція дискретного виходу 1 Н.З. Тип вихідний ланцюга Пост. струм Тип дискретного виходу PNP Електричне з'єднання Кабель Довжина кабелю 2 м Номінальна напруга живлення [Us] 12...48 В пост. струм з захист від включення із зворотною полярністю Комутаційна здатність, мА <= 200 мА з захист від перевантаження і короткого замикання Ступінь захисту IP IP67 відповідно до IEC 60529 Додаткові характеристики Тип різьби M30 x 1,5 Поверхня виявлення Фронтальний Матеріал передньої панелі PPS Регульований діапазон частот 6...150 цикл/м Робоча зона 0...8 мм Диференціальний хід 3...15% від Fr Повторюваність позиціонування 3% Sr Склад кабелю 3 x 0,34 мм2 Матеріал ізоляції проводу PvR Світлодіодний індикатор стану 1 світлодіод червоний умови для виходу Межі напруги живлення 10...58 В пост. струм Частота комутації <= 100 Hz Падіння напруги <= 1.8 при замкнутий стан Споживаний струм 0...15 мА холостий хід Затримка пуску після включення живлення 9 з стандарт З маркуванням CE Довжина різьби 57 мм Висота 30 мм Довжина 81 мм Маса продукту 0.3 кг Умови експлуатації Сертифікація UL CSA CCC Робоча температура -25...70 °C Екологічність пропозиції Статус пропозиції Продукт категорії Premium Green Директива RoHS Відповідає - з 0825 - Декларація про відповідність Schneider Electric Декларація про відповідність Schneider Electric Регламент REACh Продукт не містить перевищує норму кількість особливо небезпечних речовин Екологічний профіль продукту Доступний Експлуатаційні характеристики Інструкція з утилізації Доступний Керівництво по утилізації Гарантія на обладнання Період The warranty period is 18 months from the date of delivery, which is confirmed by the appropriate document

Індуктивні датчики Telemecanique Osiprox XSAV надають необхідні сигнали про кінцевих положеннях об'єктів, служать в якості імпульсних датчиків для визначення чисельних значень або реєстрації частоти обертання. Індуктивні датчики наближення використовують фізичний ефект зміни добротності резонансного контуру, викликаного втратами на вихрові струми в провідних матеріалах. Індуктивно-ємнісний коливальний контур генерує високочастотне електромагнітне поле. Це поле поширюється з активної поверхні датчика. Якщо в це поле потрапляє електропровідний матеріал (метал), то згідно з законом електромагнітної індукції виникають вихрові струми, що поглинають енергію коливального контуру. Внаслідок цього амплітуда коливань зменшується. Це зміна перетворюється в комутаційний сигнал. Даний принцип дії дозволяє виявляти всі метали, незалежно від того, знаходяться вони в рухомому стані або ні. Відстань до активної поверхні, на якому електропровідний матеріал викликає в датчику зміну сигналу, називається відстанню спрацювання. Обратите внимание, что расстояние срабатывания всегда указывается для стали, для цветных металлов, например, алюминия или меди, расстояние срабатывания уменьшается. С помощью поправочных коэффициентов можно рассчитать достигаемые показатели расстояния срабатывания.

Индуктивные датчики Telemecanique Osiprox XSAV для контроля частоты вращения совмещают в одном корпусе индуктивный датчик и контроллер, в результате, задавая потенциометром границу числа импульсов в единицу времени, Вы получаете датчик числа оборотов, который сигнализирует выходе за верхнюю, или нижнюю границу допустимых значений.

Індуктивні датчики частоти обертання пропонуються компанією Telemecanique (Телемеканик, Телемеханик, Франція) циліндричних корпусах M30, в прямокутних корпусах, з живленням від AC або DC, з роз'ємом або кабелем.
