Compact інтелектуальні реле

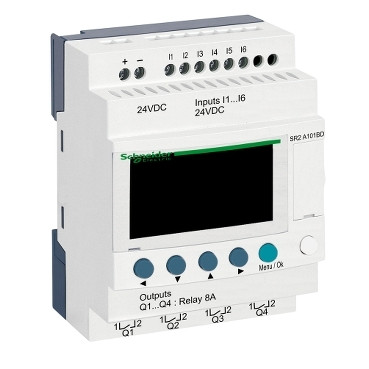

SR2A101BD

Zelio Logic реле компакт 10вход/вихід 24В

• Технічні дані продукту

• Документ CAD

• Характеристики

  Основні характеристики

  серія продукту	Zelio Logic
  тип продукту або компонента	Компактне інтелектуальне реле

  Додаткові характеристики

  локальний дисплей	З
  к-ть рядків у програмі або функціональних блоків	0...240 с мову сходових діаграм LADDER програмування
  час циклу	6...90 мс
  термін резервного зберігання даних	10 років у 25 °C
  похибка ходу годинника	6 с/місяць до 25 °C 12 хвилин на рік 0...55 °C
  перевірки	(завантаження) пам'яті програм при кожному включенні живлення
  номінальна напруга живлення [Us]	24 V пост. струм
  межі напруги живлення	19.2...30 В
  споживаний струм	100 мА (без модулів розширення)
  розсіюється потужність, Вт	3 Вт без модулів розширення
  захист від включення із зворотною полярністю	З
  кількість дискретних входів	6 згідно з EN/МЕК 61131-2 тип 1
  тип дискретного входу	Резистивні
  напруга дискретного входу	24 V пост. Струму
  струм дискретного входу	4 мА
  частота рахунку	1 кГц для дискретний вхід
  ?????????? ??????? ?????????? ?????????? ? ????????? 1	>= 15 В для ланцюга дискретних входів I1...IA і IH IR... >= 15 В для IB...IG використовується як ланцюг дискретного входу
  граничний рівень комутації напруги в стані 0	<= 5 В для ланцюга дискретних входів I1...IA і IH IR... <= 5 В для IB...IG використовується як ланцюг дискретного входу
  current state 1 guaranteed	>= 1.2 mA для IB...IG використовується як ланцюг дискретного входу >= 2.2 mA для ланцюга дискретних входів I1...IA і IH IR...
  current state 0 guaranteed	<= 0.5 mA для IB...IG використовується як ланцюг дискретного входу <= 0.75 mA для ланцюга дискретних входів I1...IA і IH IR...
  сумісність входу	3-проводн. безконтактні PNP датчики (дискретний вхід)
  вхідний імпеданс	12 кОм (IB...IG використовується як ланцюг аналогового входу) 12 кОм (IB...IG використовується як ланцюг дискретного входу) 7.4 кОм (ланцюги дискретних входів I1...IA і IH...IR)
  кількість виходів	4 релейних виходу вихід(и)
  межі вихідної напруги	24...250 V пер. струм (релейний вихід) 5...30 V пост. струм (релейний вихід)
  тип контактів	Ні для релейний вихід
  вихідний тепловий струм	8 A для всіх 4 виходів (релейний вихід)
  електрична зносостійкість	500000 цикли AC-12 230 В, 1.5 А для релейний вихід у відповідності з EN/IEC 60947-5-1 500000 цикли AC-15 230 В, 0.9 А для релейний вихід у відповідності з EN/IEC 60947-5-1 500000 цикли DC-12 в, 24 В, 1.5 А для релейний вихід у відповідності з EN/IEC 60947-5-1 500000 цикли DC-13 до 24 В, 0.6 А для релейний вихід у відповідності з EN/IEC 60947-5-1
  комутаційна здатність, мА	>= 10 мА в 12 В (релейний вихід)
  робоча частота, Гц	0.1 Гц (при Ie) для релейний вихід 10 Гц (режим холостого ходу) для релейний вихід
  механічна зносостійкість	10000000 цикли (релейний вихід)
  [Up] номінальна імпульсна витримується напруга	4 кВ згідно з EN/МЕК 60947-1 і EN/МЕК 60664-1
  годинник	Без
  час спрацьовування	10 ms (з сост. 0 у упоряд. 1) для релейний вихід 5 ms (з сост. 1 компл. 0) для релейний вихід
  з'єднання – клеми	Гвинтові затискачі, затискна здатність: 1 x 0,2...1 x 2,5 мм2 AWG 25...AWG 14 полугибкий Гвинтові затискачі, затискна здатність: 1 x 0,2...1 x 2,5 мм2 AWG 25...AWG 14 жорсткий кабель Гвинтові затискачі, затискна здатність: 1 x 0,25...1 x 2,5 мм2 AWG 24...AWG 14 гнучкий з кабельним наконечником Гвинтові затискачі, затискна здатність: 2 x 0,2...2 x 1,5 мм2 AWG 24...AWG 16 жорсткий кабель Гвинтові затискачі, затискна здатність: 2 x 0,25...2 x 0,75 мм2 AWG 24...AWG 18 гнучкий з кабельним наконечником
  момент затяжки	0.5 Н-м
  категорія перенапруги	III відповідно до EN/IEC 60664-1
  маса продукту	0.25 кг

  Умови експлуатації

  стійкість до короткочасних зникнень напруги живлення	<= 1 мс
  сертифікація продукту	C-Tick CSA GL UL GOST
  стандарти	EN/IEC 61000-4-12 EN/IEC 61000-4-5 EN/МЕК 61000-4-4 рівень 3 EN/IEC 60068-2-6 Fc EN/IEC 61000-4-11 EN/МЕК 61000-4-6 рівень 3 EN/IEC 60068-2-27 Ea EN/IEC 61000-4-3 EN/ІЕС 61000-4-2 рівень 3
  ступінь захисту IP	IP20 (клемний блок) відповідно до IEC 60529 IP40 (передня панель) відповідно до IEC 60529
  характеристики навколишнього середовища	Директива щодо ЕМС у відповідності з EN/IEC 61000-6-2 Директива щодо ЕМС у відповідності з EN/IEC 61000-6-3 Директива щодо ЕМС у відповідності з EN/IEC 61000-6-4 Директива щодо ЕМС у відповідності з EN/МЕК 61131-2 зона B Директива з низьковольтного обладнання у відповідності з EN/IEC 61131-2
  перешкода випромінювана/наведена	Клас B у відповідності з EN 55022-11 група 1
  ступінь забруднення	2 згідно з EN/IEC 61131-2
  робоча температура навколишнього середовища	-20...40 °C невентильованими оболонці згідно з ІЕС 60068-2-1 і МЕК 60068-2-2 -20...55 °C згідно з ІЕС 60068-2-1 і МЕК 60068-2-2
  температура навколишнього середовища при зберіганні	Від -40 до 70 °C
  робоча висота	2000 м
  максимальна висота при транспортуванні	<= 3048 м
  відносна вологість	95 % без попадання конденсату або крапель води
