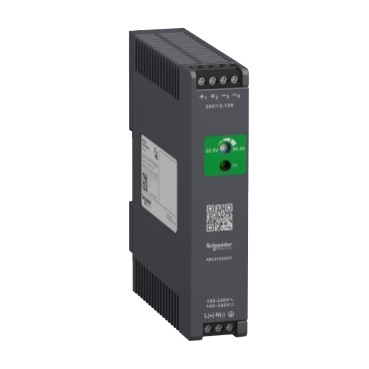

БЛОК ЖИВЛЕННЯ ОПТИМІЗОВАНИЙ 1Ф 24В 3,1A
- В наявності
- Код: ABLS1A24031
1 271,62 ₴
+380 (97) 305-84-58
- +380 (97) 305-84-58Директор
повернення товару протягом 14 днів за домовленістю
БЛОК ЖИВЛЕННЯ ОПТИМІЗОВАНИЙ 1Ф 24В 3,1AВ наявності
1 271,62 ₴
Опис
| Серія продукту | Modicon Power Supply |
|---|---|
| Тип виробу або компоненту | Power supply |
| power supply type | Regulated switch mode |
| variant option | Optimized |
| Матеріал корпусу | Plastic |
| Nominal input voltage | 100...240 V AC single phase 100...240 V AC 2 phases 140...340 V DC |
| Номінальна потужність в W | 75 Вт |
| output voltage | 24 V DC |
| power supply output current | 3,13 А |
| Input voltage limits | 85...264 V AC (without temperature derating) 120...375 V DC (without temperature derating) 85…120 V DC (with temperature derating) |
|---|---|
| Nominal network frequency | 50…60 Гц |
| Network system compatibility | TN TT IT |
| maximum leakage current | 1 мА 240 В AC |
| input protection type | Integrated fuse (not interchangeable) 5 А External protection (recommended) 20 А Curve C External protection (recommended) 13 А Curve B External protection (recommended) 10 А Curve C |
| inrush current | 40,0 А на 115 B 80,0 А на 230 B |
| power factor | 0.55 at 115 V AC 0.45 at 230 V AC |
| Коэффициент полезного действия | 88 % на 230 B AC |
| Output voltage adjustment | 21.6...26.4 V |
| розсіювання потужності в Вт | 15 Вт |
| current consumption | < 1.8 A 115 V AC < 1 A 230 В AC < 0.8 A 140 V DC |
| Turn-on time | < 1.2 s |
| holding time | > 20 ms 115 B AC > 40 ms 230 B AC |
| Startup with capacitive loads | 5000 µF |
| residual ripple | < 120 mV |
| Expected capacitor life time | 10 г. |
| meantime between failure [MTBF] | 700000 гн at 25 °C, full load conforming to SR 332 |
| output protection type | Against overload and short-circuits, технология защиты: automatic reset Against over temperature, технология защиты: manual reset Against overvoltage, технология защиты: manual reset |
| підключення | Гвинтове з'єднання 0.5...2.5 мм², (AWG 20...AWG 14) для output Гвинтове з'єднання 0.75...2.5 mm², (AWG 18...AWG 14) для input |
| line and load regulation | < 0.5 % network 0 to 100 % load at 25 °C < 1 % network full voltage range in line at 25 °C |
| Статус LED | 1 світлодіод (Зелений) output voltage |
| Глибина | 102 мм |
| Висота | 123,6 мм |
| Ширина | 27 мм |
| Вага виробу | 0,22 кг |
| Вихідна муфта | Parallel Serial |
| монтажная основа | ДИН-рейка 35х15 Рейка в соответствии с IEC 60715 ДИН-рейка 35х7.5 Рейка в соответствии с IEC 60715 Double-profile DIN Рейка |
| питание цепей управления | SELV в соответствии с EN/IEC 60950-1 SELV в соответствии с EN/IEC 60204-1 SELV в соответствии с IEC 60364-4-41 |
| dielectric strength | 3000 В AC с input to output изоляция |
| Стандарти | EN 62368-1 EN/IEC 61010-1 EN 61010-2-201 EN/IEC 61204-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61000-3-2 EN 61000-3-3 UL 62368-1 UL 61010-1 UL 61010-2-201 CSA C22.2 No 62368-1 CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 EN/IEC 62368-1 |
|---|---|
| product certifications | CE Включено до номенклатури cUL Визнано в номенклатурі cUL RCM CB Scheme EAC KC NEC class 2 |
| характеристики зовнішнього середовища | 3M4 в соответствии с IEC 60721-3-3 |
| рабочая высота над уровнем моря | < 5000 m |
| ударостійкість | 100 m/s² для 11 мс |
| Ступінь захисту IP | IP20 |
| Ambient air temperature for operation | -20…-10 °C со снижением тока на 1 % на °C mounting position A < 2000 m -10…40 °C without derating mounting position A 115 V AC < 2000 m -10…50 °C without derating mounting position A 230 V AC < 2000 m 40…70 °C with current derating of 1.67 % per °C mounting position A 115 V AC < 2000 m 50…70 °C with current derating of 2.5 % per °C mounting position A 230 V AC < 2000 m |
| electrical shock protection class | Class I |
| Ступінь забруднення | 2 |
| вібростійкість | 3 mm (f= 2…9 Гц) в соответствии с IEC 60068-2-6 10 m/s² (f= 9…200 Гц) в соответствии с IEC 60068-2-6 |
| Electromagnetic immunity | Immunity to electrostatic discharge - испытательный уровень: 6 kV (разряд на контакте) в соответствии с EN/IEC 61000-4-2 Immunity to electrostatic discharge - испытательный уровень: 9 kV (выпуск воздуха) в соответствии с EN/IEC 61000-4-2 Immunity to conducted RF disturbances - испытательный уровень: 10 V/m (80 MHz...2 GHz) в соответствии с EN/IEC 61000-4-3 Immunity to conducted RF disturbances - испытательный уровень: 5 V/m (2...2,7 ГГц) в соответствии с EN/IEC 61000-4-3 Immunity to conducted RF disturbances - испытательный уровень: 3 V/m (2.7...6 GHz) в соответствии с EN/IEC 61000-4-3 Immunity to fast transients - испытательный уровень: 4 kV (on input-output) в соответствии с EN/IEC 61000-4-4 Тест на устойчивость при перенапряжения - испытательный уровень: 3 kV (between power supply and earth) в соответствии с EN/IEC 61000-4-5 Тест на устойчивость при перенапряжения - испытательный уровень: 1.5 kV (Між фазами) в соответствии с EN/IEC 61000-4-5 Immunity to conducted RF disturbances - испытательный уровень: 10 V (0,15...80 MГц) в соответствии с EN/IEC 61000-4-6 Immunity to magnetic fields - испытательный уровень: 30 A/m (50...60 Hz) в соответствии с EN/IEC 61000-4-8 Immunity to voltage dips в соответствии с EN/IEC 61000-4-11 Disturbing field emission в соответствии с EN 55016-2-3 Предел для помех от оков гармоник в соответствии с EN 61000-3-2 Conducted disturbance emission в соответствии с EN 55016-1-2 Conducted disturbance emission в соответствии с EN 55016-2-1 |
| электромагнитная эмиссия | Наведенные помехи в соответствии с EN 61000-6-3 Излучаемые помехи в соответствии с EN 61000-6-4 |
| Тип упаковки 1 | PCE |
|---|---|
| Кількість одиниць в упаковці 1 | 1 |
| Вага упаковки 1 | 303,0 г. |
| Висота упаковки 1 | 3,7 cm |
| Ширина упаковки 1 | 14,0 cm |
| Довжина упаковки 1 | 16,0 cm |
| Тип упаковки 2 | S03 |
| Кількість одиниць в упаковці 2 | 22 |
| Вага упаковки 2 | 7,283 кг |
| Висота упаковки 2 | 30,0 cm |
| Ширина упаковки 2 | 30,0 cm |
| Довжина упаковки 2 | 40,0 cm |
| Тип упаковки 3 | P12 |
| Кількість одиниць в упаковці 3 | 528 |
| Вага упаковки 3 | 192,6 кг |
| Висота упаковки 3 | 105,0 cm |
| Ширина упаковки 3 | 80,0 cm |
| Довжина упаковки 3 | 120,0 cm |
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Magnetic |
Інформація для замовлення
- Ціна: 1 271,62 ₴
