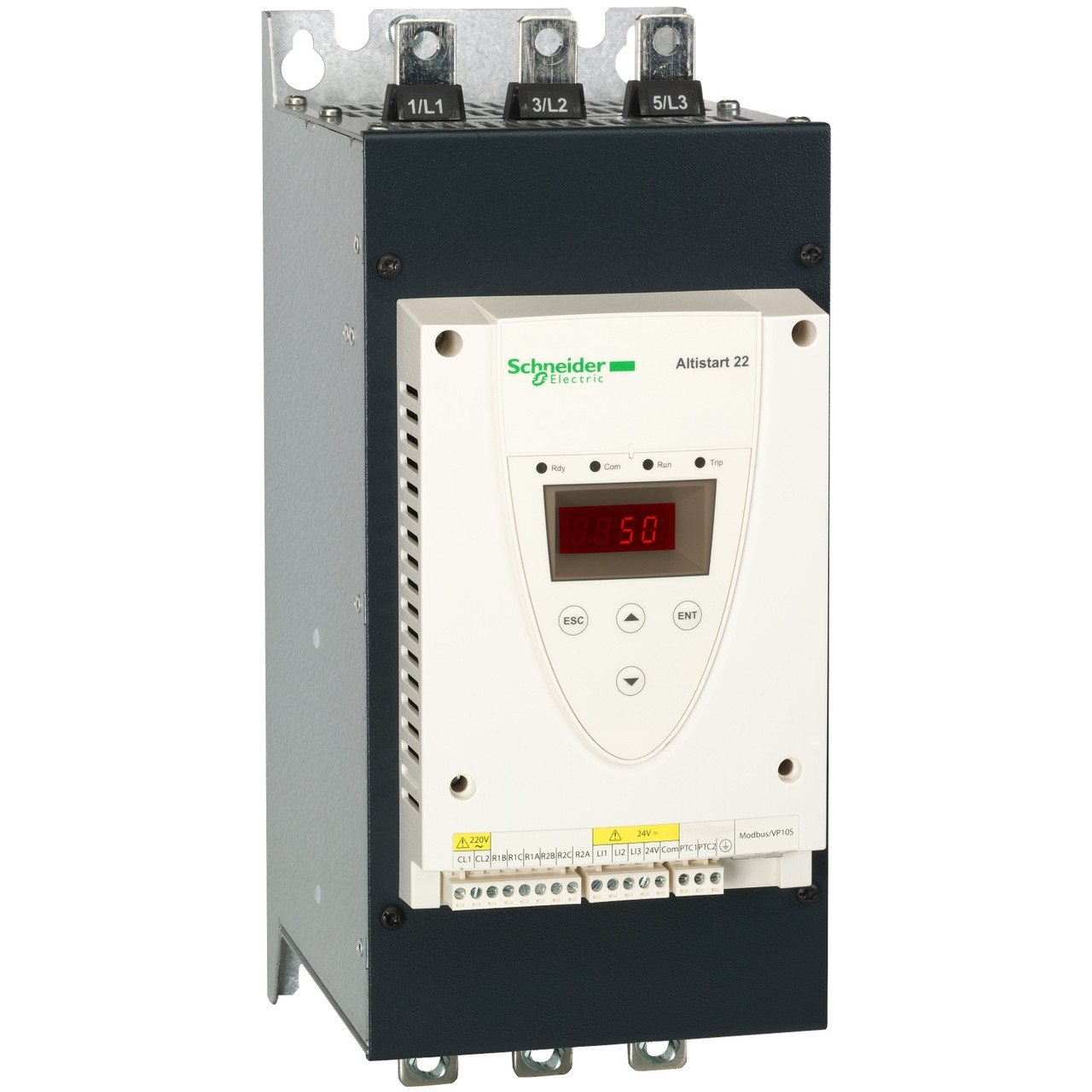

ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS22 140A 400В
- В наявності
- Код: ATS22C14Q
49 092,06 ₴
+380 (97) 305-84-58
- +380 (97) 305-84-58Директор
повернення товару протягом 14 днів за домовленістю
ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS22 140A 400ВВ наявності
49 092,06 ₴
Опис
| Серія продукту | Altistart 22 |
|---|---|
| Тип виробу або компоненту | Устройство плавного пуска (УПП) |
| Призначення продукту | Асинхронные двигатели |
| Застосування конкретного виробу | Pumps and fans |
| component name | ATS22 |
| Кількість фаз мережі | 3-фазный |
| [Us] rated supply voltage | 230...440 V - 15...10 % |
| мощность двигателя кВт | 37 кВт 230 В 75 кВт 400 В 75 кВт 440 V |
| уставка тока по умолчанию | 131 А |
| рассеиваемая мощность в Вт | 82 Вт для стандартных применений |
| Категорія застосування | AC-53A |
| вариант пуска | Пуск с контролем момента (ограничение пускового тока до 3.5 In ) |
| Icl номинальный ток пускателя | 140 А для test value_подключение в цепь питания двигателя для стандартных применений |
| IP ступінь захисту | IP00 |
| способ сборки | С теплоотводящим радиатором |
|---|---|
| Доступні функції | Встроенные шунтирующие контакторы |
| межі напруги живлення | 195…484 В |
| частота живлення | 50...60 Hz - 10...10 % |
| Частота мережі | 45...66 Hz |
| Підключення пристрою | В цепь питания двигателя Подключение в соединенные треугольником обмотки двигателя |
| [Uc] control circuit voltage | 230 В - 15...10 % 50/60 Гц |
| потребляемая мощность цепей управления | 20 W |
| число дискретных выходов | 2 |
| тип дискретного виходу | Relay outputs R1 230 V Работа, ошибка, неисправность, остановка, не остановлен, пуск, готовность C/O Relay outputs R2 230 V Работа, ошибка, неисправность, остановка, не остановлен, пуск, готовность C/O |
| минимальный ток переключения | 100 мА на 12 V DC (relay outputs) |
| максимальный ток переключения | 5 А 250 V AC Резистивний 1 relay outputs 5 А 30 V DC Резистивний 1 relay outputs 2 А 250 V AC Індуктивне 0,4 20 мс relay outputs 2 А 30 V DC Індуктивне 7 мс relay outputs |
| число дискретных входов | 3 |
| тип дискретного входу | (LI1, LI2, LI3) logic, 5 mA 4.3 kOhm |
| discrete input voltage | 24 V <= 30 V |
| тип логики дискретного входа | Positive logic LI1, LI2, LI3 at State 0: < 5 V и <= 2 mA at State 1: > 11 V, >= 5 mA |
| output current | 0.4...1 Icl настраиваемый |
| PTC probe input | 750 Ohm |
| Протокол порту обміну даними | Modbus |
| Тип з'єднувача | 1 RJ45 |
| communication data link | Serial |
| фізичний інтерфейс | RS485 многоточечный |
| Швидкість передачі | 4800, 9600 или 19200 бит |
| Встановлене обладнання | 31 |
| тип захисту | Phase failure line Тепловий захист motor Тепловий захист плавный пуск |
| Маркування | CE |
| тип охолодження | Принудительная вентиляция |
| робоче положення | Вертикально +/- 10 градусов |
| Висота | 356 мм |
| Ширина | 150 мм |
| Глибина | 229,5 мм |
| Вага виробу | 18 кг |
| Motor power range AC-3 | 30…50 кВт на 200…240 В 3-фазный 55…100 кВт на 380…440 В 3-фазный |
| тип пускателя двигателя | Soft starter |
| електромагнітна сумісність | Conducted and radiated emissions level A в соответствии с IEC 60947-4-2 Затухающие колебательные волны level 3 в соответствии с IEC 61000-4-12 Electrostatic discharge level 3 в соответствии с IEC 61000-4-2 Устойчивость к наведенным электромагнитным помехам level 4 в соответствии с IEC 61000-4-4 Устойчивость к излучаемым электромагнитным помехам level 3 в соответствии с IEC 61000-4-3 Напряжение/ток импульса level 3 в соответствии с IEC 61000-4-5 |
|---|---|
| Стандарти | EN/IEC 60947-4-2 |
| Сертифікація виробу | UL CSA C-Tick GOST CCC |
| вібростійкість | 1 gn (f= 13…200 Гц) в соответствии с EN/IEC 60068-2-6 1.5 mm (f= 2…13 Гц) в соответствии с EN/IEC 60068-2-6 |
| ударостійкість | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
| рівень шуму | 56 дБ |
| Ступінь забруднення | Level 2 в соответствии с IEC 60664-1 |
| відносна вологість | 0…95 % без конденсата или капающей воды в соответствии с EN/IEC 60068-2-3 |
| температура окружающей среды при работе | -10…40 °C (without derating) 40…60 °C (с понижением номинала тока на 2.2% на °C) |
| Температура навколишнього повітря при зберіганні | -25…70 °C |
| рабочая высота над уровнем моря | <= 1000 m without derating > 1000...< 2000 m с уменьшением тока на 2.2 % для каждых 100м |
| Тип упаковки 1 | PCE |
|---|---|
| Кількість одиниць в упаковці 1 | 1 |
| Вага упаковки 1 | 13,207 кг |
| Висота упаковки 1 | 25,5 cm |
| Ширина упаковки 1 | 32,5 cm |
| Довжина упаковки 1 | 41,5 cm |
| Тип упаковки 2 | P06 |
| Кількість одиниць в упаковці 2 | 4 |
| Вага упаковки 2 | 65,828 кг |
| Висота упаковки 2 | 63,0 cm |
| Ширина упаковки 2 | 80,0 cm |
| Довжина упаковки 2 | 60,0 cm |
| Гарантія | 18 months |
|---|
Характеристики
| Основні | |
|---|---|
| Виробник | ATS |
Інформація для замовлення
- Ціна: 49 092,06 ₴
