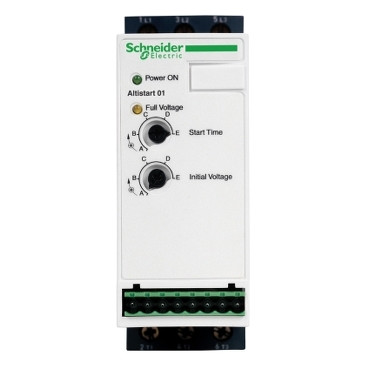

ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 12A 400В
- В наявності
- Код: ATS01N112FT
5 664,47 ₴
+380 (97) 305-84-58
- +380 (97) 305-84-58Директор
повернення товару протягом 14 днів за домовленістю
ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 12A 400ВВ наявності
5 664,47 ₴
Опис
| Серія продукту | Altistart 01 |
|---|---|
| Тип виробу або компоненту | Устройство плавного пуска (УПП) |
| Призначення продукту | Асинхронные двигатели |
| Застосування конкретного виробу | Простые машины и механизмы |
| Назва пристрою | ATS01 |
| Кількість фаз мережі | 1 phase |
| [Us] номинальное напряжение питания | 110...480 V - 10...10 % |
| мощность двигателя кВт | 2,2 кВт, 3-фазный на 230 В 5,5 кВт, 3-фазный на 400 V 1,5 кВт, 1 phase на 230 В |
| мощность двигателя л.с. | 3 л.с., 3-фазный на 230 В 1,5 л.с., 3-фазный на 210 V 7,5 л.с., 3-фазный на 460 V |
| Icl номинальный ток пускателя | 12 А |
| Категорія використання | AC-53B в соответствии с EN/IEC 60947-4-2 |
| current consumption | 60 A at nominal load |
| вариант пуска | Пуск в режиме регулирования напряжения |
| рассеиваемая мощность в Вт | 1 Вт при максимальной нагрузке и в конце плавного останова 61 Вт в переходном режиме |
| способ сборки | С теплоотводящим радиатором |
|---|---|
| Доступні функції | Встроенный шунтирующий контактор |
| межі напруги живлення | 99…528 В |
| частота живлення | 50...60 Hz - 5...5 % |
| Частота мережі | 47.5...63 Гц |
| Вихідна напруга | <= номинальное напряжение питания |
| [Uc] control circuit voltage | 110 V AC +/- 10 % на 35 mA 24 V AC/DC +/- 10 % на 30 mA 240 V AC +/- 10 % на 80 mA |
| время пуска | 1 s / 100 5 s / 20 Регулируется от 1 до 5 сек |
| starting torque | 30...80 % пускового момента двигателя подключенного напрямую к сети |
| discrete output current | 2 A DC-13 3 A AC-15 |
| Крутний момент затягування | 1,9…2,5 Н.м 0,5 Н.м |
| тип подключения | Винтовая клемма 4 мм - Жорсткий 1 1...10 mm² AWG 8 Ланцюг живлення Винтовой разъем - Жорсткий 1 0.5...2.5 мм² AWG 14 Схема управління Винтовая клемма 4 мм - Жорсткий 2 1...6 mm² AWG 10 Ланцюг живлення Винтовой разъем - Жорсткий 2 0.5...1 мм² AWG 17 Схема управління Винтовой разъем - Гнучкий с наконечником 1 0,5...1.5 мм² AWG 16 Схема управління Винтовая клемма 4 мм - Гнучкий without cable end 1 1.5...10 мм² AWG 8 Ланцюг живлення Винтовой разъем - Гнучкий without cable end 1 0.5...2.5 мм² AWG 14 Схема управління Винтовая клемма 4 мм - Гнучкий с наконечником 2 1...6 mm² AWG 10 Ланцюг живлення Винтовая клемма 4 мм - Гнучкий without cable end 2 1.5...6 мм² AWG 10 Ланцюг живлення Винтовой разъем - Гнучкий without cable end 2 0,5...1.5 мм² AWG 16 Схема управління |
| Маркування | CE |
| робоче положення | Вертикально +/- 10 градусов |
| Висота | 124 мм |
| Ширина | 45 мм |
| Глибина | 131 мм |
| Вага виробу | 0,28 кг |
| Код сумісності | ATS01N1 |
| Motor power range AC-3 | 1,1…2 кВт на 200…240 В 1 phase 2,2…3 кВт на 200…240 В 3-фазный 4…6 кВт на 380…440 В 3-фазный |
| тип пускателя двигателя | Soft starter |
| електромагнітна сумісність | Conducted and radiated emissions level B в соответствии с CISPR 11 Conducted and radiated emissions level B в соответствии с IEC 60947-4-2 Затухающие колебательные волны level 3 в соответствии с IEC 61000-4-12 Electrostatic discharge level 3 в соответствии с IEC 61000-4-2 EMC immunity в соответствии с EN 50082-1 EMC immunity в соответствии с EN 50082-2 Harmonics в соответствии с IEC 1000-3-2 Harmonics в соответствии с IEC 1000-3-4 Устойчивость к наведенным помехам от электромагнитных полей level 3 в соответствии с IEC 61000-4-6 Устойчивость к наведенным электромагнитным помехам level 4 в соответствии с IEC 61000-4-4 Устойчивость к излучаемым электромагнитным помехам level 3 в соответствии с IEC 61000-4-3 Скачки и просадки напряжения в соответствии с IEC 61000-4-11 Напряжение/ток импульса level 3 в соответствии с IEC 61000-4-5 |
|---|---|
| Стандарти | EN/IEC 60947-4-2 |
| Сертифікація виробу | B44.1-96/ASME A17.5 для обмоток двигателя соединенных в треугольник C-Tick CCC UL CSA GOST |
| IP ступінь захисту | IP20 |
| Ступінь забруднення | 2 в соответствии с EN/IEC 60947-4-2 |
| вібростійкість | 1 gn (f= 13…150 Гц) в соответствии с EN/IEC 60068-2-6 1.5 мм от пика до пика (f= 3…13 Гц) в соответствии с EN/IEC 60068-2-6 |
| ударостійкість | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
| відносна вологість | 5…95 % без конденсата или капающей воды в соответствии с EN/IEC 60068-2-3 |
| температура окружающей среды при работе | -10…40 °C (without derating) 40…50 °C (со снижением тока на 2 % на °C) |
| ambient air temperature for storage | -25…70 °C в соответствии с EN/IEC 60947-4-2 |
| рабочая высота над уровнем моря | <= 1000 m without derating > 1000 m с уменьшением тока на 2.2 % для каждых 100м |
| Тип упаковки 1 | PCE |
|---|---|
| Кількість одиниць в упаковці 1 | 1 |
| Вага упаковки 1 | 343,0 г. |
| Висота упаковки 1 | 5,2 cm |
| Ширина упаковки 1 | 15,5 cm |
| Довжина упаковки 1 | 17,5 cm |
| Тип упаковки 2 | P06 |
| Кількість одиниць в упаковці 2 | 112 |
| Вага упаковки 2 | 53,94 кг |
| Висота упаковки 2 | 77,0 cm |
| Ширина упаковки 2 | 80,0 cm |
| Довжина упаковки 2 | 60,0 cm |
| Тип упаковки 3 | S03 |
| Кількість одиниць в упаковці 3 | 14 |
| Вага упаковки 3 | 5,353 кг |
| Висота упаковки 3 | 30,0 cm |
| Ширина упаковки 3 | 30,0 cm |
| Довжина упаковки 3 | 40,0 cm |
Характеристики
| Основні | |
|---|---|
| Виробник | ATS |
Інформація для замовлення
- Ціна: 5 664,47 ₴
