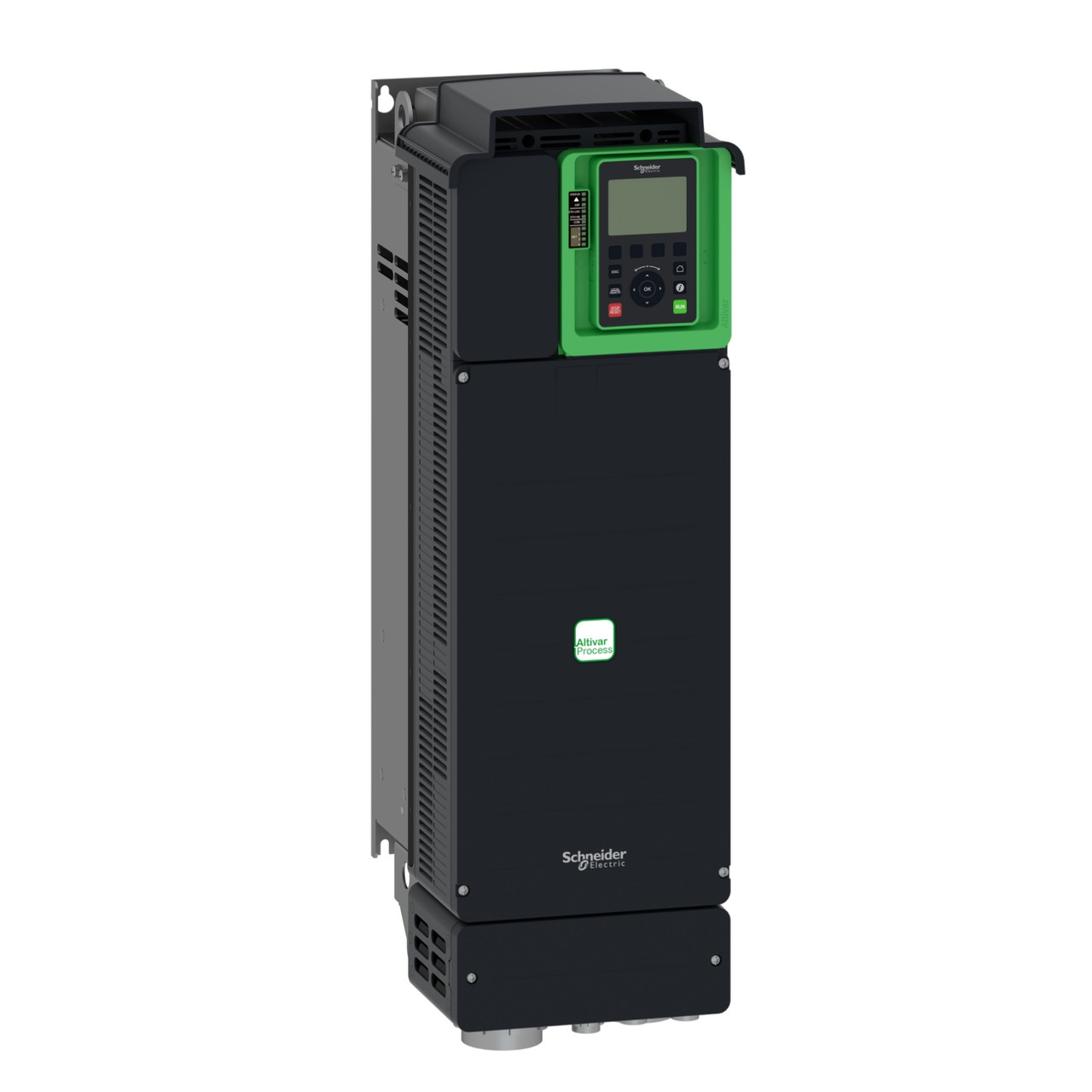

ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV630 22кВт 220В
- В наявності
- Код: ATV630D22M3
104 349,53 ₴
+380 (97) 305-84-58
- +380 (97) 305-84-58Директор
повернення товару протягом 14 днів за домовленістю
ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV630 22кВт 220ВВ наявності
104 349,53 ₴
Опис
| Серія продукту | Altivar Process ATV600 |
|---|---|
| Тип виробу або компоненту | Преобразователь частоты |
| Застосування конкретного виробу | Производственные процессы и инфраструктура |
| Назва пристрою | ATV630 |
| вариант | Стандартная версия |
| Призначення продукту | Synchronous motors Асинхронные двигатели |
| фильтр ЭМС | Без фильтра ЭМС |
| Ступінь захисту IP | IP21 в соответствии с IEC 61800-5-1 IP21 в соответствии с IEC 60529 |
| [Us] номінальна напруга живлення | 200...240 V |
| ступінь захисту | UL type 1 в соответствии с UL 508C |
| тип охолодження | Принудительная вентиляция |
| частота живлення | 50...60 Hz - 5...5 % |
| [Us] номинальное напряжение питания | 200...240 V - 15...10 % |
| мощность двигателя кВт | 22 кВт (нормальный режим работы) 18,5 кВт (тяжелый режим работы) |
| мощность двигателя л.с. | 30 л.с. нормальный режим работы 25 л.с. тяжелый режим работы |
| лінійний струм | 76 А на 200 V (нормальный режим работы) 64,3 А на 240 V (нормальный режим работы) 64,8 А на 200 V (тяжелый режим работы) 54,5 А на 240 V (тяжелый режим работы) |
| ток короткого замыкания Iк.з. | 50 кА |
| уявна потужність | 26,7 кВА на 240 V (нормальный режим работы) 22,7 кВА на 240 V (тяжелый режим работы) |
| максимальный ток в установившемся режиме | 92,6 А на 4 kHz для нормальный режим работы 78,4 А на 4 kHz для тяжелый режим работы |
| максимальный переходной ток | 101,9 А в течение 60 s (нормальный режим работы) 117,6 А в течение 60 s (тяжелый режим работы) |
| профиль управления асинхронным двигателем | Переменный момент Постоянный момент Optimized torque mode |
| профіль керування синхронним двигуном | Двигатель с ротором на постоянном магните Synchronous reluctance motor |
| выходная частота преобразователя | 0,1…500 Гц |
| номинальная частота коммутации | 4 kHz |
| частота перемикання | 2...12 kHz настраиваемый 4...12 kHz с коэффициентом снижения номинальной мощности |
| функція безпеки | STO (безопасное выключение момента) SIL 3 |
| тип логики дискретных входов | 16 preset speeds |
| Протокол порту обміну даними | Modbus TCP Ethernet Modbus serial |
| опціональна карта | Слот А коммуникационный модуль, Profibus DP V1 Слот А коммуникационный модуль, Profinet Слот А коммуникационный модуль, DeviceNet Слот А коммуникационный модуль, Modbus TCP/EtherNet/IP Слот А коммуникационный модуль, CANopen последовательное подключение RJ45 Слот А коммуникационный модуль, CANopen SUB-D 9 Слот А коммуникационный модуль, CANopen винтовые контакты Слот А/ слот Б модуль расширения цифровых и аналоговых входов Слот А/ слот Б модуль расширения релейных выходов Слот А коммуникационный модуль, Ethernet IP/Modbus TCP/MD-Link коммуникационный модуль, BACnet MS/TP коммуникационный модуль, Ethernet Powerlink |
| Спосіб кріплення | Настінний монтаж |
|---|---|
| Кількість фаз мережі | 3-фазный |
| число дискретных выходов | 0 |
| тип дискретного виходу | Relay outputs R1A, R1B, R1C 250 V AC 3000 мА Relay outputs R1A, R1B, R1C 30 V DC 3000 мА Relay outputs R2A, R2C 250 V AC 5000 мА Relay outputs R2A, R2C 30 V DC 5000 мА Relay outputs R3A, R3C 250 V AC 5000 мА Relay outputs R3A, R3C 30 V DC 5000 мА |
| Вихідна напруга | <= номинальное напряжение питания |
| допустимий тимчасовий приріст струму | 1.1 x In в течение 60 s (нормальный режим работы) 1.5 x In в течение 60 s (тяжелый режим работы) |
| компенсация скольжения ротора | Настраиваемый Автоматический при любой нагрузке Не доступен для двигателя с ротором на постоянных магнитах Может быть подавлен |
| рампы разгона и торможения | Linear adjustable separately from 0.01...9999 s |
| фізичний інтерфейс | Ethernet 2-проводный RS 485 |
| тип остановки | Постоянным током |
| тип захисту | Тепловий захист motor Безопасный момент выключения motor Обрыв фазы двигателя motor Тепловий захист drive Безопасный момент выключения drive Перегрев drive Превышение тока между выходными фазами и землей drive Перегрузка по выходу drive Захист від короткого замикання drive Обрыв фазы двигателя drive Overvoltages on the DC bus drive Перенапряжение линии питания drive Недонапряжение линии питания drive Потеря фазы линии питания drive Overspeed drive Разрыв цепи управления drive |
| Швидкість передачі | 10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| роздільна здатність за частотою | Для регулирования с графического терминала 0.1 Hz Для регулирования с аналогового входа 0.012/50 Hz |
| кадр данных | RTU |
| тип подключения | Control съёмный винтовой разъем 0,5...1.5 мм² AWG 20...AWG 16 Сторона питания винтовой разъем 35...50 mm² AWG 2...AWG 1 Motor винтовой разъем 50 mm² AWG 1 |
| тип роз'єму | RJ45 (на удаленном графическом терминале) для Ethernet/Modbus TCP RJ45 (на удаленном графическом терминале) для Modbus serial |
| формат даних | 8 бит, конфигурируемый нечетный, четный или без контроля четности |
| тип поляризации | Без сопротивления |
| exchange mode | Полудуплекс, полный дуплекс, автосогласование Ethernet/Modbus TCP |
| кількість адрес | 1…247 для Modbus serial |
| метод доступа | Slave Modbus TCP |
| питание цепей управления | Внешнее питание для цифровых входов 24 V DC (19…30 В), <1,25 мА overload and short-circuit protection Внутреннее питание для потенциометра задания скорости (1-10 кОм) 10,5 В DC +/- 5 %, <10 мА overload and short-circuit protection Внутреннее питание для цифровых входов и функций безопасности STO 24 V DC (21…27 В), <200 мА overload and short-circuit protection |
| Локальна сигналізація | Местная диагностика 3 светодиода Состояние встроенного коммуникационного устройства 3 светодиода (два цвета) Состояние модуля связи 4 LEDs (два цвета) Наявність напруги 1 LED (red) |
| Ширина | 226 мм |
| Висота | 673 мм |
| Глибина | 271 мм |
| Вага виробу | 14,3 кг |
| количество аналоговых входов | 3 |
| тип аналогового входа | AI1, AI2, AI3 программно-конфигурируемое напряжение 0...10 V DC, сопротивление: 31.5 kOhm, разрешение 12 bits AI1, AI2, AI3 программно-конфигурируемый ток 0...20 mA, сопротивление: 250 Ohm, разрешение 12 bits AI2 voltage analog input - 10...10 V DC, сопротивление: 31.5 kOhm, разрешение 12 bits |
| число дискретных входов | 8 |
| тип дискретного входу | DI7, DI8 программируемый как импульсный вход 0…30 кГц, 24 V DC (<= 30 V) |
| input compatibility | DI1...DI6 дискретн. вход ПЛК уровня 1 в соответствии с EN/IEC 61131-2 DI5, DI6 дискретн. вход ПЛК уровня 1 в соответствии с IEC 65A-68 STOA, STOB дискретн. вход ПЛК уровня 1 в соответствии с EN/IEC 61131-2 |
| тип логики дискретного входа | Логический положительный (источник) (DI1...DI8), < 5 V (состояние 0), > 11 V (состояние 1) Логический отрицательный (приёмник) (DI1...DI8), > 16 V (состояние 0), < 10 V (состояние 1) |
| количество аналоговых выходов | 2 |
| тип аналогового виходу | Программно-конфигурируемое напряжение AQ1, AQ2 0...10 V DC сопротивление 470 Ом, разрешение 10 bits Программно-конфигурируемый ток AQ1, AQ2 0...20 mA, разрешение 10 bits Программно-конфигурируемый ток DQ-, DQ+ 30 V DC Программно-конфигурируемый ток DQ-, DQ+ 100 mA |
| время дискретизации | 2 мс +/- 0,5 ms (DI1...DI4) - дискретн. вход 5 мс +/- 1 ms (DI5, DI6) - дискретн. вход 5 мс +/- 0,1 ms (AI1, AI2, AI3) - analog input 10 мс +/- 1 ms (AO1) - analog output |
| точність | +/- 0.6 % AI1, AI2, AI3 при колебаниях температуры 60 °C analog input +/- 1 % AO1, AO2 при колебаниях температуры 60 °C analog output |
| помилка лінійності | AI1, AI2, AI3 +/- 0,15 % максимального значения для analog input AO1, AO2 +/- 0.2 % для analog output |
| количество релейных выходов | 3 |
| relay output type | Настраиваемая релейная логика R1 fault relay НО/НЗ износостойкость мех./коммутац. 100000 циклы Настраиваемая релейная логика R2 последовательное реле НІ износостойкость мех./коммутац. 100000 циклы Настраиваемая релейная логика R3 последовательное реле НІ износостойкость мех./коммутац. 100000 циклы |
| час оновлення | Relay output (R1, R2, R3)5 ms (+/- 0,5 ms) |
| минимальный ток переключения | Relay output R1, R2, R3 5 мА на 24 V DC |
| максимальный ток переключения | Relay output R1, R2, R3 на Резистивний нагрузка, cos phi = 1 3 А на 250 V AC Relay output R1, R2, R3 на Резистивний нагрузка, cos phi = 1 3 А на 30 V DC Relay output R1, R2, R3 на Індуктивне нагрузка, cos phi = 0,4 и L/R = 7 мс 2 А на 250 V AC Relay output R1, R2, R3 на Індуктивне нагрузка, cos phi = 0,4 и L/R = 7 мс 2 А на 30 V DC |
| ізоляція | Между клеммами питания и управления |
| maximum output frequency | 500 кГц |
| Максимальний вхідний струм | 76,0 А |
| Variable speed drive application selection | Building - HVAC Compressor centrifugal Производство продуктов питания и напитков Другая сфера применения Mining mineral and metal Fan Mining mineral and metal Pump Нефть и газ Fan Водоочистка и водоподготовка Другая сфера применения Building - HVAC Screw compressor Производство продуктов питания и напитков Pump Производство продуктов питания и напитков Fan Производство продуктов питания и напитков Atomization Нефть и газ Electro submersible pump (ESP) Нефть и газ Water injection pump Нефть и газ Jet fuel pump Нефть и газ Compressor for refinery Водоочистка и водоподготовка Centrifuge pump Водоочистка и водоподготовка Positive displacement pump Водоочистка и водоподготовка Electro submersible pump (ESP) Водоочистка и водоподготовка Screw pump Водоочистка и водоподготовка Lobe compressor Водоочистка и водоподготовка Screw compressor Водоочистка и водоподготовка Compressor centrifugal Водоочистка и водоподготовка Fan Водоочистка и водоподготовка Конвейер Водоочистка и водоподготовка Мешалка |
| Motor power range AC-3 | 15…25 кВт на 200…240 В 3-фазный |
| Кількість в одному комплекті | 1 |
| Кріплення корпусу | Wall mounted |
| опір ізоляції | > 1 MOhm 500 В DC относительно земли в течение 1 минуты |
|---|---|
| рівень шуму | 63,5 дБ в соответствии с 86/188/EEC |
| рассеиваемая мощность в Вт | Natural convection 107 Вт на 200 V 4 kHz Принудительная вентиляция 707 Вт на 200 V 4 kHz |
| об'єм охолоджуючого повітря | 240 м3/ч |
| робоче положення | Вертикально +/- 10 градусов |
| maximum THDI | <48 % from 80...100 % of load в соответствии с IEC 61000-3-12 |
| електромагнітна сумісність | Тест устойчивости к электростатическому разряду level 3 в соответствии с IEC 61000-4-2 Тест устойчивости к излучению радиочастотных электромагнитных полей level 3 в соответствии с IEC 61000-4-3 Тест устойчивости к импульсным разрядам level 4 в соответствии с IEC 61000-4-4 1,2/50 мкс - 8/20 мкс тест устойчивости к перенапряжению level 3 в соответствии с IEC 61000-4-5 Тест устойчивости к радиочастотным помехам level 3 в соответствии с IEC 61000-4-6 |
| Ступінь забруднення | 2 в соответствии с EN/IEC 61800-5-1 |
| вібростійкість | 1.5 мм от пика до пика (f= 2…13 Гц) в соответствии с IEC 60068-2-6 1 gn (f= 13…200 Гц) в соответствии с IEC 60068-2-6 |
| ударостійкість | 15 gn для 11 мс в соответствии с IEC 60068-2-27 |
| відносна вологість | 5…95 % without condensation в соответствии с IEC 60068-2-3 |
| температура окружающей среды при работе | -15…50 °C (without derating) 50…60 °C (с коэффициентом снижения номинальной мощности) |
| Температура навколишнього повітря при зберіганні | -40…70 °C |
| рабочая высота над уровнем моря | <= 1000 m without derating 1000...4800 m со снижением тока на 1 % на 100 м |
| стандарти | UL 508C EN/IEC 61800-3 Окружающая среда 1 категория С2 EN/IEC 61800-3 Окружающая среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Сертифікація виробу | DNV-GL ATEX zone 2/22 CSA TÜV UL ATEX INERIS |
| Маркування | CE |
| Стандарти | UL 508C EN/IEC 61800-3 EN/IEC 61800-3 environment 1 category C2 EN/IEC 61800-3 environment 2 category C3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Категорія перенапруги | III |
| контур регулювання | Adjustable PID regulator |
| рівень шуму | 63,5 дБ |
| Ступінь забруднення | 2 |
| Тип упаковки 1 | PCE |
|---|---|
| Кількість одиниць в упаковці 1 | 1 |
| Вага упаковки 1 | 28,0 кг |
| Висота упаковки 1 | 54,0 cm |
| Ширина упаковки 1 | 35,0 cm |
| Довжина упаковки 1 | 81,0 cm |
| Тип упаковки 2 | PAL |
| Кількість одиниць в упаковці 2 | 1 |
| Вага упаковки 2 | 30,0 кг |
| Висота упаковки 2 | 55,0 cm |
| Ширина упаковки 2 | 34,0 cm |
| Довжина упаковки 2 | 82,0 cm |
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Schneider |
| Країна виробник | Франція |
Інформація для замовлення
- Ціна: 104 349,53 ₴
