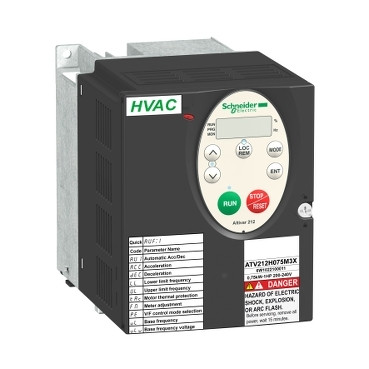

ПЕРЕТВ.ЧАСТОТИ ATV212 0,75кВт 220В 3Ф
- В наявності
- Код: ATV212H075M3X
11 945,48 ₴
+380 (97) 305-84-58
- +380 (97) 305-84-58Директор
повернення товару протягом 14 днів за домовленістю
ПЕРЕТВ.ЧАСТОТИ ATV212 0,75кВт 220В 3ФВ наявності
11 945,48 ₴
Опис
| Назва пристрою | ATV212 |
|---|---|
| Призначення продукту | Асинхронные двигатели |
| Кількість фаз мережі | 3-фазный |
| мощность двигателя кВт | 0,75 кВт |
| мощность двигателя л.с. | 1 л.с. |
| межі напруги живлення | 170…264 В |
| частота живлення | 50...60 Hz - 5...5 % |
| лінійний струм | 2,7 А на 240 V 3,3 А на 200 V |
| Серія продукту | Altivar 212 |
| Тип виробу або компоненту | Преобразователь частоты |
| Застосування конкретного виробу | Pumps and fans in HVAC |
| Протокол порту обміну даними | LonWorks Modbus APOGEE FLN METASYS N2 BACnet |
| [Us] номинальное напряжение питания | 200...240 V - 15...10 % |
| ЭМС фильтр | Без фильтра ЭМС |
| ступінь захисту за IP | IP21 |
| уявна потужність | 1,8 кВА на 240 V |
|---|---|
| максимальный ток в установившемся режиме | 4,6 А на 230 В |
| максимальный переходной ток | 5,1 А для 60 s |
| выходная частота преобразователя | 0,5…200 Гц |
| диапазон скорости | 1…10 |
| погрешность скорости | +/- 10 % of nominal slip 0.2 Tn to Tn |
| Локальна сигналізація | DC bus energized 1 LED (red) |
| Вихідна напруга | <= номинальное напряжение питания |
| ізоляція | Электрическая между силовой частью и частью управления |
| type of cable | Without mounting kit 1 провод(-а)IEC cable на 45 °C, copper 90 °C / XLPE/EPR Without mounting kit 1 провод(-а)IEC cable на 45 °C, copper 70 °C / PVC С монтажным комплектом UL Type 1 3 провод(-а)UL 508 cable на 40 °C, copper 75 °C / PVC |
| тип подключения | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES клеммы 2,5 мм² / AWG 14 L1/R, L2/S, L3/T клеммы 6 мм² / AWG 10 |
| tightening torque | 1,3 Н.м, 11.5 lb.in (L1/R, L2/S, L3/T) 0,6 Н.м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) |
| питание цепей управления | Внутреннее питание для потенциометра задания скорости (1-10 кОм) 10,5 В DC +/- 5 %, <10 А overload and short-circuit protection Internal supply 24 V DC (21…27 В), <200 А overload and short-circuit protection |
| время дискретизации | 2 мс +/- 0,5 ms F discrete 2 мс +/- 0,5 ms R discrete 2 мс +/- 0,5 ms RES discrete 3,5 мс +/- 0,5 ms VIA аналоговый 22 мс +/- 0,5 ms VIB аналоговый |
| время отклика | FM 2 ms, отклонение +/- 0,5 ms для analog выход(ов) FLA, FLC 7 ms, отклонение +/- 0,5 ms для discrete выход(ов) FLB, FLC 7 ms, отклонение +/- 0,5 ms для discrete выход(ов) RY, RC 7 ms, отклонение +/- 0,5 ms для discrete выход(ов) |
| точність | +/- 0.6 % (VIA) при колебаниях температуры 60 °C +/- 0.6 % (VIB) при колебаниях температуры 60 °C +/- 1 % (FM) при колебаниях температуры 60 °C |
| помилка лінійності | VIA +/- 0,15 % максимального значения для input VIB +/- 0,15 % максимального значения для input FM +/- 0.2 % для output |
| тип аналогового виходу | FM switch-configurable voltage 0...10 V DC, сопротивление: 7620 Ом, разрешение 10 bits FM switch-configurable current 0...20 mA, сопротивление: 970 Ом, разрешение 10 bits |
| тип дискретного виходу | Configurable relay logic (FLA, FLC) НІ - 100000 циклы Configurable relay logic (FLB, FLC) NC - 100000 циклы Configurable relay logic (RY, RC) НІ - 100000 циклы |
| минимальный ток переключения | 3 мА на 24 V DC для configurable relay logic |
| максимальный ток переключения | 5 А на 250 V AC на Резистивний нагрузки cos phi = 1 L/R = 0 ms (FL, R) 5 А на 30 V DC на Резистивний нагрузки cos phi = 1 L/R = 0 ms (FL, R) 2 А на 250 V AC на Індуктивне нагрузки cos phi = 0.4 L/R = 7 ms (FL, R) 2 А на 30 V DC на Індуктивне нагрузки cos phi = 0.4 L/R = 7 ms (FL, R) |
| тип дискретного входу | F programmable 24 V DC, с ПЛК уровня 1, сопротивление: 4700 Ohm R programmable 24 V DC, с ПЛК уровня 1, сопротивление: 4700 Ohm RES programmable 24 V DC, с ПЛК уровня 1, сопротивление: 4700 Ohm |
| тип логики дискретного входа | Логический положительный (источник) (F, R, RES), <= 5 V (состояние 0), >= 11 V (состояние 1) Логический отрицательный (приёмник) (F, R, RES), >= 16 V (состояние 0), <= 10 V (состояние 1) |
| dielectric strength | 2830 В DC между землей и силовыми контактами 4230 В DC между клеммами управления и питания |
| опір ізоляції | >= 1 mOhm 500 В DC в течение 1 минуты |
| роздільна здатність за частотою | Для регулирования с графического терминала 0.1 Hz Для регулирования с аналогового входа 0.024/50 Hz |
| communication service | Read holding registers (03) 2 words maximum Write multiple registers (16) 2 words maximum Единичный регистр записи (06) Time out setting from 0.1 to 100 s Monitoring inhibitable Идентификация устройства чтения (43) |
| опціональна карта | Communication card для LonWorks |
| розсіювання потужності в Вт | 63 Вт |
| air flow | 22 м3/ч |
| специальные приложения | HVAC |
| Variable speed drive application selection | Building - HVAC Compressor for scroll Building - HVAC Fan Building - HVAC Pump |
| Motor power range AC-3 | 0,55…1 кВт на 200…240 В 3-фазный |
| тип пускателя двигателя | Преобразователь частоты |
| число дискретных выходов | 2 |
| количество аналоговых входов | 2 |
| тип аналогового входа | VIA switch-configurable voltage 0...10 V DC макс 24 В, сопротивление: 30000 Ohm, разрешение 10 bits VIB конфигурируемое напряжение 0...10 V DC макс 24 В, сопротивление: 30000 Ohm, разрешение 10 bits VIB configurable PTC probe 0...6 probes, сопротивление: 1500 Ohm VIA switch-configurable current 0...20 mA, сопротивление: 250 Ohm, разрешение 10 bits |
| количество аналоговых выходов | 1 |
| фізичний інтерфейс | 2-проводный RS 485 |
| Тип з'єднувача | 1 RJ45 1 open style |
| Швидкість передачі | 9600 bps or 19200 bps |
| кадр данных | RTU |
| кількість адрес | 1…247 |
| формат даних | 8 bits, 1 stop, odd even or no configurable parity |
| тип поляризации | Без сопротивления |
| профиль управления асинхронным двигателем | Отношение напряжене/частота, 2 точки Отношение напряжене/частота - энергосбережение, квадратичная функция U/f Отношение напряжене/частота, 5 точек Векторное управление с датчиком, стандартный Voltage/frequency ratio, automatic IR compensation (U/f + automatic Uo) |
| точність крутного моменту | +/- 15 % |
| кратковременное превышение момента | 120 % of nominal motor torque +/- 10 % для 60 s |
| рампы разгона и торможения | Linear adjustable separately from 0.01 to 3200 s Automatic based on the load |
| компенсация скольжения ротора | Автоматический при любой нагрузке Настраиваемый Not available in voltage/frequency ratio motor control |
| частота перемикання | 6...16 kHz настраиваемый 12...16 kHz с коэффициентом снижения номинальной мощности |
| номинальная частота коммутации | 12 kHz |
| тип остановки | Постоянным током |
| Частота мережі | 47.5...63 Гц |
| ток короткого замыкания Iк.з. | 5 кА |
| тип захисту | Захист від перегріву drive Thermal power stage drive Short-circuit between motor phases drive Input phase breaks drive Превышение тока между выходными фазами и землей drive Overvoltages on the DC bus drive Разрыв цепи управления drive Against exceeding limit speed drive Line supply overvoltage and undervoltage drive Недонапряжение линии питания drive Against input phase loss drive Тепловий захист motor Обрыв фазы двигателя motor With PTC probes motor |
| Ширина | 107 мм |
| Висота | 143 мм |
| Глибина | 150 мм |
| Вага виробу | 1,8 кг |
| Ступінь забруднення | 2 в соответствии с IEC 61800-5-1 |
|---|---|
| IP ступінь захисту | IP20 в верхней части без образования пленки воды на поверхности в соответствии с EN/IEC 61800-5-1 IP20 в верхней части без образования пленки воды на поверхности в соответствии с EN/IEC 60529 IP21 в соответствии с EN/IEC 61800-5-1 IP21 в соответствии с EN/IEC 60529 IP41 в верхней части в соответствии с EN/IEC 61800-5-1 IP41 в верхней части в соответствии с EN/IEC 60529 |
| вібростійкість | 1.5 mm (f= 3…13 Гц) в соответствии с EN/IEC 60068-2-6 1 gn (f= 13…200 Гц) в соответствии с EN/IEC 60068-2-8 |
| ударостійкість | 15 gn для 11 мс в соответствии с IEC 60068-2-27 |
| характеристики зовнішнього середовища | Classes 3C1 в соответствии с IEC 60721-3-3 Classes 3S2 в соответствии с IEC 60721-3-3 |
| рівень шуму | 51 дБ в соответствии с 86/188/EEC |
| рабочая высота над уровнем моря | 1000...3000 m limited to 2000 m for the Corner Grounded distribution network со снижением тока на 1 % на 100 м <= 1000 m without derating |
| відносна вологість | 5…95 % without condensation в соответствии с IEC 60068-2-3 5…95 % без попадания воды в соответствии с IEC 60068-2-3 |
| температура окружающей среды при работе | -10…40 °C (without derating) 40…50 °C (с коэффициентом снижения номинальной мощности) |
| робоче положення | Вертикально +/- 10 градусов |
| Сертифікація виробу | C-Tick UL NOM 117 CSA |
| Маркування | CE |
| Стандарти | IEC 61800-3 IEC 61800-3 environments 1 category C1 EN 61800-5-1 IEC 61800-3 environments 1 category C3 EN 61800-3 environments 2 category C1 EN 61800-3 IEC 61800-3 environments 2 category C1 IEC 61800-5-1 EN 61800-3 environments 1 category C2 EN 61800-3 environments 1 category C1 IEC 61800-3 environments 2 category C3 UL Type 1 IEC 61800-3 environments 2 category C2 IEC 61800-3 environments 1 category C2 EN 61800-3 environments 2 category C2 EN 61800-3 environments 1 category C3 EN 61800-3 environments 2 category C3 |
| способ сборки | С теплоотводящим радиатором |
| електромагнітна сумісність | Тест устойчивости к электростатическому разряду level 3 в соответствии с IEC 61000-4-2 Тест устойчивости к излучению радиочастотных электромагнитных полей level 3 в соответствии с IEC 61000-4-3 Тест устойчивости к импульсным разрядам level 4 в соответствии с IEC 61000-4-4 1,2/50 мкс - 8/20 мкс тест устойчивости к перенапряжению level 3 в соответствии с IEC 61000-4-5 Тест устойчивости к радиочастотным помехам level 3 в соответствии с IEC 61000-4-6 Voltage dips and interruptions immunity test в соответствии с IEC 61000-4-11 |
| контур регулювання | Adjustable PI regulator |
| Температура навколишнього повітря при зберіганні | -25…70 °C |
| Тип упаковки 1 | PCE |
|---|---|
| Кількість одиниць в упаковці 1 | 1 |
| Вага упаковки 1 | 1,726 кг |
| Висота упаковки 1 | 18,0 cm |
| Ширина упаковки 1 | 18,5 cm |
| Довжина упаковки 1 | 22,0 cm |
| Тип упаковки 2 | P06 |
| Кількість одиниць в упаковці 2 | 27 |
| Вага упаковки 2 | 59,602 кг |
| Висота упаковки 2 | 73,5 cm |
| Ширина упаковки 2 | 80,0 cm |
| Довжина упаковки 2 | 60,0 cm |
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Schneider |
| Країна виробник | Франція |
Інформація для замовлення
- Ціна: 11 945,48 ₴
