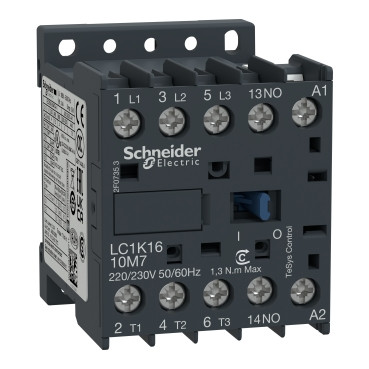

КОНТАКТОР TESYS K 3P 16A НВ ~220В ГВИНТ

  • В наявності
  • Оптом і в роздріб
  • Код: LC1K1610M7

1 138

Показати оптові ціни
+380 (97) 305-84-58
  • +380 (97) 305-84-58
    Директор
повернення товару протягом 14 днів за домовленістю
КОНТАКТОР TESYS K 3P 16A НВ ~220В ГВИНТ
КОНТАКТОР TESYS K 3P 16A НВ ~220В ГВИНТВ наявності
1 138
+380 (97) 305-84-58
  • +380 (97) 305-84-58
    Директор

Опис

серія:TeSys

тип продукту або компонента:

Контактор найменування продукту:TeSys K

 коротка назва пристрою: LC1K
 застосування пристрою: Управління
 застосування контактора: Управління електродвигуном

Категорія застосування AC-3
AC-1
Опис полюсів 3P
power pole contact composition 3 NO
номинальное напряжение [Ue] Ланцюг живлення 690 V AC 50/60 Гц
Signalling circuit 690 V AC 50/60 Гц
номинальный рабочий ток [Ie] 16 А на <= 440 V AC-3 для Ланцюг живлення
20 А на <= 690 V AC-1 для Ланцюг живлення
control circuit type AC на 50/60 Гц
[Uc] control circuit voltage 220...230 V AC 50/60 Гц
мощность двигателя кВт 4 кВт на 480 V AC 50/60 Гц
4 кВт на 500...600 V AC 50/60 Гц
4 кВт на 660...690 V AC 50/60 Гц
5,5 кВт на 440 В AC 50/60 Гц
4 кВт на 220...230 V AC 50/60 Гц
7,5 кВт на 380...415 V AC 50/60 Гц
допоміжний контакт 1 NO
[Uimp]Номинальное импульсное выдерживаемое напряжение 8 кВ
Категорія перенапруги III
[Ith]условный тепловой поток воздуха 20 А на <50 °C для Ланцюг живлення
10 А на <50 °C для signalling circuit
Irms rated making capacity 110 А AC для signalling circuit в соответствии с IEC 60947
160 А AC для Ланцюг живлення в соответствии с NF C 63-110
160 А AC для Ланцюг живлення в соответствии с IEC 60947
rated breaking capacity 110 А на 440 В в соответствии с IEC 60947
80 А на 500 V в соответствии с IEC 60947
70 А на 660...690 V в соответствии с IEC 60947
[Icw] номинальный кратковременно выдерживаемый ток 115 А на <50 °C - 1 с для Ланцюг живлення
105 А на <50 °C - 5 s для Ланцюг живлення
100 А на <50 °C - 10 s для Ланцюг живлення
75 А на <50 °C - 30 s для Ланцюг живлення
55 А на <50 °C - 1 min для Ланцюг живлення
50 А на <50 °C - 3 min для Ланцюг живлення
25 А на <50 °C - >= 15 min для Ланцюг живлення
80 А - 1 с для signalling circuit
90 А - 500 ms для signalling circuit
110 А - 100 ms для signalling circuit
номинал защитного устройства 25 А gG на <= 440 V для Ланцюг живлення
25 А aM для Ланцюг живлення
10 А gG для signalling circuit в соответствии с IEC 60947
10 А gG для signalling circuit в соответствии с VDE 0660
average impedance 3 мОм - Ith 20 А 50 Гц для Ланцюг живлення
[Ui]Номинальное напряжение изоляции Ланцюг живлення 600 В в соответствии с UL 508
Ланцюг живлення 690 В в соответствии с IEC 60947-4-1
Signalling circuit 690 В в соответствии с IEC 60947-4-1
Signalling circuit 690 В в соответствии с IEC 60947-5-1
Signalling circuit 600 В в соответствии с UL 508
Ланцюг живлення 600 В в соответствии с CSA C22.2 No 14
Signalling circuit 600 В в соответствии с CSA C22.2 No 14
опір ізоляції > 10 MOhm для signalling circuit
inrush power in VA 30 В·А 20 °C)
hold-in power consumption in VA 4,5 В·А 20 °C)
Розсіювання тепла 1,3 Вт
диапазон напряжения цепи управления Operational 0.8...1.15 Uc 50 °C)
Drop-out 0.2...0.75 Uc 50 °C)
підключення Screw clamp terminals 1 кабели 1,5…4 мм²Твердий
screw clamp terminals 1 кабели 0,75…4 мм²Гнучкий без кабельного наконечника
screw clamp terminals 1 кабели 0,34…2,5 мм²Гнучкий with
screw clamp terminals 2 кабели 1,5…4 мм²Твердий
screw clamp terminals 2 кабели 0,75…4 мм²Гнучкий без кабельного наконечника
screw clamp terminals 2 кабели 0,34…1,5 мм²Гнучкий with
maximum operating rate 3600 cyc/h
auxiliary contacts type Тип instantaneous 1 NO
Частота сигналізації <= 400 Hz
минимальный ток переключения 5 мА для signalling circuit
минимальное напряжение переключения 17 В для signalling circuit
Монтажна опора Plate
Рейка
tightening torque 1,3 Н.м screw clamp terminals Philips No 2
1,3 Н.м screw clamp terminals flat Ø 6 mm
1,3 Н.м screw clamp terminals pozidriv No 2
рабочее время 10...20 ms coil de-energisation and NO opening
10...20 ms coil energisation and NO closing
safety reliability level B10d = 1369863 циклы contactor with nominal load в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы contactor with mechanical load в соответствии с EN/ISO 13849-1
non overlap distance 0,5 мм
Механічна міцність 10 Mcycles
electrical durability 1,3 Mcycles 16 А AC-3 <= 440 V
механическая надежность Сотрясение contactor closed, on X axis10 Gn for 11 ms в соответствии с IEC 60068-2-27
Сотрясение contactor closed, on Y axis15 Gn for 11 ms в соответствии с IEC 60068-2-27
Сотрясение contactor closed, on Z axis15 Gn for 11 ms в соответствии с IEC 60068-2-27
Сотрясение contactor opened, on X axis6 Gn for 11 ms в соответствии с IEC 60068-2-27
Сотрясение contactor opened, on Y axis10 Gn for 11 ms в соответствии с IEC 60068-2-27
Сотрясение contactor opened, on Z axis10 Gn for 11 ms в соответствии с IEC 60068-2-27
Вибрация contactor closed4 Gn, 5...300 Hz в соответствии с IEC 60068-2-6
Вибрация contactor opened2 Gn, 5...300 Hz в соответствии с IEC 60068-2-6

Характеристики

Основні
ВиробникSchneider
Країна виробникФранція
Тип контактораРеверсивний

Інформація для замовлення

  • Ціна: 1 138
