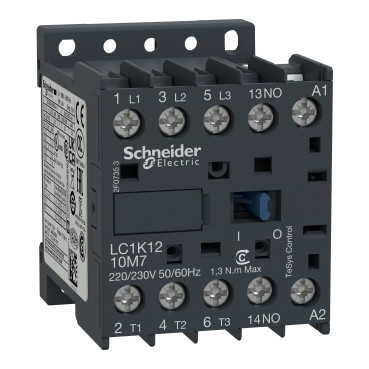

КОНТАКТОР TESYS K 3P 12A НВ ~220В ГВИНТ
- В наявності
- Оптом і в роздріб
- Код: LC1K1210M7
728 ₴
Показати оптові ціни+380 (97) 305-84-58
- +380 (97) 305-84-58Директор
повернення товару протягом 14 днів за домовленістю
КОНТАКТОР TESYS K 3P 12A НВ ~220В ГВИНТВ наявності
728 ₴
Опис
| Комерційний статус | Комерціалізоване |
| Діапазон | TeSys |
| Найменування продукту | TeSys K |
| Тип виробу або компонента | Контактор |
| Короткий ім'я пристрою | LC1K |
| Застосування контактора | Управління електродвигуном Активна навантаження |
| Категорія застосування | AC-1 AC-3 AC-4 |
| Опис полюсів | 3P |
| Конфігурація контактів полюса | 3 Н.Про. |
| [Ue] номінальна робоча напруга | <= 690 V змінний струм 50/60 Гц для ланцюг сигналізації 690 V змінний струм 50/60 Гц для силова ланцюг |
| [Icw] номінальний робочий струм | 12 А у <= 440 V змінний струм AC-3 для силова ланцюг 16 А (<= 70 °C) у 690 V змінний струм AC-1 для силова ланцюг 20 А (<= 50 °C) при <= 440 V змінний струм AC-1 для силова ланцюг |
| Потужність двигуна, кВт | 5.5 кВт у 440 V змінний струм 50/60 Гц 5.5 кВт, у 380...415 V змінний струм 50/60 Гц 3 кВт у 220...230 V змінний струм 50/60 Гц 4 кВт у 660 690...V змінний струм 50/60 Гц 4 кВт в 500...600 В змінний струм 50/60 Гц 4 кВт у 480 V змінний струм 50/60 Гц |
| Тип ланцюга управління | Пер. струм 50/60 Гц |
| Напруга ланцюга управління | 220...230 V пер. струм 50/60 Гц |
| Aux. контакти доступні на кожному контакторі | 1 Н.Про. |
| [Uimp] номінальна витримується імпульсна напруга | 8 кВ |
| Категорія перенапруги | III |
| [Ith] умовний тепловий струм на відкритому повітрі | 10 А при <= 50 °C для ланцюг сигналізації 20 А при <= 50 °C для силова ланцюг |
| Номінальна включає здатність Irms | 144 А змінний струм для силова ланцюг відповідний IEC 60947 144 А змінний струм для силова ланцюг відповідний NF C 63-110 110 А змінний струм для ланцюг сигналізації відповідний IEC 60947 |
| Номінальна вимикаюча здатність | 70 А у 660 690...V відповідний IEC 60947 80 А у 500 V відповідний IEC 60947 110 А у 440 V відповідний IEC 60947 |
| [Icw] номінальний короткочасно витримуваний струм | 25 А <= 50 °C >= 15 з силова ланцюг 50 А <= 50 °C 3 хв силова ланцюг 55 А <= 50 °C 1 хв силова ланцюг 75 А <= 50 °C 30 з силова ланцюг 100 А <= 50 °C 10 з силова ланцюг 105 А <= 50 °C 5 з силова ланцюг 115 А <= 50 °C 1 з силова ланцюг 110 100 мс ланцюг сигналізації 90 А 500 мс ланцюг сигналізації 80 А з 1 ланцюг сигналізації |
| Відповідний номінал запобіжника | 10 А gG для ланцюг сигналізації відповідний VDE 0660 10 А gG для ланцюг сигналізації відповідний IEC 60947 25 aM для силова ланцюг 25 А gG при <= 440 V для силова ланцюг |
| Середнє повне опір | 3 мОм при 50 Гц - Ith 20 А для силова ланцюг |
| [Ui] номінальна напруга ізоляції | 600 для ланцюг сигналізації відповідний CSA C22.2 № 14 600 для силова ланцюг відповідний CSA C22.2 № 14 600 для ланцюг сигналізації відповідний UL 508 690 для ланцюг сигналізації відповідний IEC 60947-5-1 690 для ланцюг сигналізації відповідний IEC 60947-4-1 690 для силова ланцюг відповідний IEC 60947-4-1 600 для силова ланцюг відповідний UL 508 |
| Електрична міцність | 1.3 млн. циклів 12 AC-3 при Ue <= 440 V 0.3 млн. циклів 20 А AC-1 при Ue <= 440 V |
| Монтажна опора | Плата Рейка |
| Стандарти | BS 5424 IEC 60947 NF C 63-110 VDE 0660 |
| Сертифікати продуктів | CSA UL |
| Тип клем | Винтовой зажим 2 кабель (-и) 0.34...1.5 мм² - жесткость кабеля: гибкий - с конец кабеля Винтовой зажим 2 кабель (-и) 0.75...4 мм² - жесткость кабеля: гибкий - без конец кабеля Винтовой зажим 2 кабель (-и) 1.5...4 мм² - жесткость кабеля: жесткий кабель Винтовой зажим 1 кабель (-и) 0.34...2.5 мм² - жесткость кабеля: гибкий - с конец кабеля Винтовой зажим 1 кабель (-и) 0.75...4 мм² - жесткость кабеля: гибкий - без конец кабеля Винтовой зажим 1 кабель (-и) 1.5...4 мм² - жесткость кабеля: жесткий кабель |
| Момент затяжки | 1.3 Н·м - вкл. винтовой зажим - с помощью отвертки плоск. Ø 6 мм 1.3 Н·м - вкл. винтовой зажим - с помощью отвертки Philips No 2 |
| Время работы | 10...20 мс включение катушки замыкание Н.О. контакта 10...20 мс отключение катушки и размыкание Н.О. контакта |
| Безопасный уровень надежности | B10d = 20000000 циклы контактор с механической нагрузкой соответствующий EN/ISO 13849-1 B10d = 1369863 циклы контактор с номинальной нагрузкой соответствующий EN/ISO 13849-1 |
| Механическая износостойкость | 10 млн. циклов |
| Рабочая частота | 3600 цикл/ч |
Дополнительные характеристики
| Пределы напряжения цепи управления | 0,2...0,75 Uc при <= 50 °C отпускание 0,8...1,15 Uc при <= 50 °C находится в состоянии работы |
| Потребляемая мощность при срабатывании | 30 В·А у 20 °C |
| Потребляемая мощность при удержании, В·А | 4.5 В·А у 20 °C |
| Теплоотдача | 1.3 Вт |
| Тип вспом. контактов | Тип мгновенный (1 Н.О.) |
| Частота цепи сигнализации | <= 400 Гц |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
| Инструкции по завершению срока службы продукта | 0.5 мм |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
Характеристики
| Основні | |
|---|---|
| Виробник | Schneider |
| Країна виробник | Франція |
| Тип контактора | Реверсивний |
Інформація для замовлення
- Ціна: 728 ₴
